EL-C81C

Коммутатор 8х1 HDMI 1.3 1080р/24 (1600х1200) с HDCP и CEC, корректор АЧХ, управление по ИК и RS-232, расстояние до 30м(15+15)

Описание товара

Коммутатор 8х1 HDMI

EL-C81C – коммутатор 8:1 сигналов HDMI разрешений до 1080p и UXGA. Устройство коммутирует один из восьми источников сигнала на один выход с усилением уровня сигнала, что позволяет передавать его без искажений на расстояния до 15-ти метров. Коммутатор поддерживает CEC, Deep Color, xvYCC. Управление осуществляется кнопкой лицевой панели, через интерфейс RS-232 и ИК-пульт дистанционного управления. Совместим с HDTV, соответствует требованиям HDCP.

Основные особенности

  • Соответствует спецификациям HDMI 1.3 и HDCP 1.1
  • Совместим с HDTV
  • Поддерживает DeepColor (RGB / YCbCr 4:4:4, с 24-, 30- и 36-разрядной глубиной кодирования цвета)
  • Поддерживает цветовое пространство YCbCr (4:2:2 с 16-, 20- и 24-разрядной глубиной кодирования цвета), а также xvYCC
  • Поддерживает форматы аудио: Dolby® TrueHD и DTS-HD® Master Audio™
  • Поддерживает разрешения компьютерного графического сигнала от VGA до UXGA (1600×1200), HDTV – от 480i до 1080p при 50/60 Гц и 1080p при 24 Гц
  • Усиливает сигнал, что позволяет передачу по длинным линиям без потери качества
  • Длина линии передачи сигнала с разрешением 1080p и 8-разрядной глубиной кодирования цвета до 15 метров на вход/выход
  • Длина линии передачи сигнала с разрешением 1080p и 12-разрядной глубиной кодирования цвета до 15 метров на вход и до 6 метров на выход

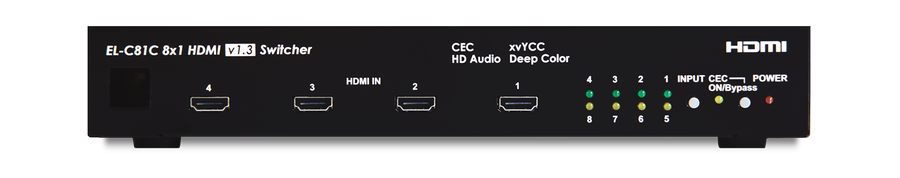

  • Управление – кнопкой на лицевой панели, через интерфейс RS-232 и ИК-пульт дистанционного управления (в комплекте). Поддерживает сигналы управления CEC

Технические характеристики

Входы 8 – HDMI, тип «А» (розетка)
Выходы 1 – HDMI, тип «А» (розетка)1 – RS-232, разъем D-sub D9 (розетка)
Скорость передачи данных до 2,25 Гбит/с
Цветовое пространство YCbCr 4:2:2 с 16-, 20- и 24-разрядной глубиной кодирования цвета
Поддержка Deep Color RGB / YCbCr 4:4:4 с 24-, 30- и 36-разрядной глубиной кодирования цвета
Выходные разрешения от VGA до UXGA (1600×1200), HDTV – от 480i до 1080p@50/60 и 1080p@24
Уровень сигналов TMDS 1,2 В
Уровень сигналов DDC 5 В
Защита от электростатических разрядов ±10 кВ (через воздух), ±6 кВ (при касании)
Корпус металлический черного цвета
Индикаторы питание, активный источник, настройки CEC (On/Bypass)
Рабочая температура 0°…+40°C
Температура хранения -20°…+60°C
Относительная влажность воздуха от 20% до 90% без конденсации
Питание 5 В, 1 А
Потребляемая мощность 4,1 Вт
Габаритные размеры (Ш x Г x В) 280 x 104 x 44 мм
Масса 0,85 кг
В комплекте блок питания, ИК-пульт дистанционного управления (CR-63)
